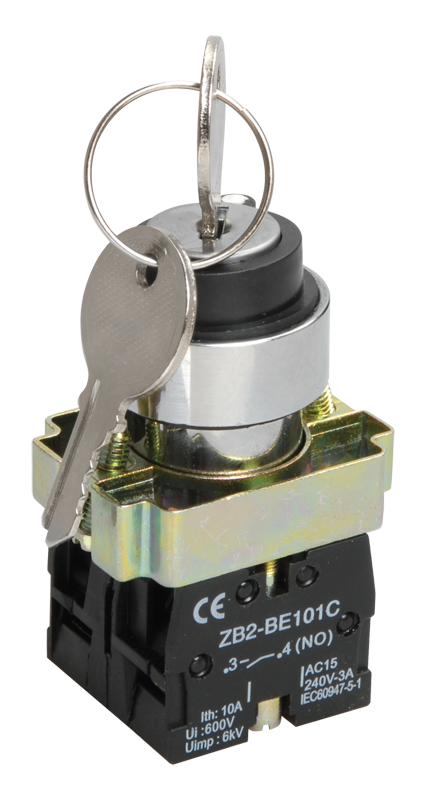

Переключатель LAY5-BG45 на 2 положения с ключом без фиксации
Поделиться
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).
Незначительная стоимость, высокая надежность и простота монтажа. Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
Технические характеристики
| Функции переключателя: | Многоступенчатый переключатель |
| Макс допустимое раб напряжение Ue AC: | 600 В |
| Кол-во позиций переключения: | 2 |
| Конструкция прибора: | Встраиваемое устройство |
| Тип элемента управления: | Короткая поворотная ручка (узкий хват) |
| Степень защиты - IP передняя сторона: | IP40 |
| Тип подключения силовой электрич цепи: | Винтовое соединение |
| Обозначение положений: | 0-1 |
| Номин напряжение изоляции Ui: | 600 В |
| Номин тепловой ток Ith: | 10 А |
| Номин рабочий ток Ie при AC-15 230 В: | 3,0 А |
| Номин рабочий ток Ie при АС-15 400 В: | 1,5 А |
| Степень защиты - IP сторона контактов: | IP20 |
| Температура эксплуатации: | -10...+40 °C |
| Класс защиты от поражения электрическим током: | II |
| Номин раб напряжение AC контактов: | 110; 230; 400; 600 В |
| Номин раб напряжение DC контактов: | 24; 48; 110; 220; 400 В |
| Диаметр отверстия: | 22.0 мм |
| Цвет: | Черный |
| Номин напряжение постоян тока - DC: | 400 В |
| Номинальная способность к присоединению: | 2х2,5 мм |
| Тип ручки - доп устройства: | С ключом |
| Ширина: | 39.5 мм |
| Высота: | 29.5 мм |
| Глубина: | 62.0 мм |
Единица измерения
шт
