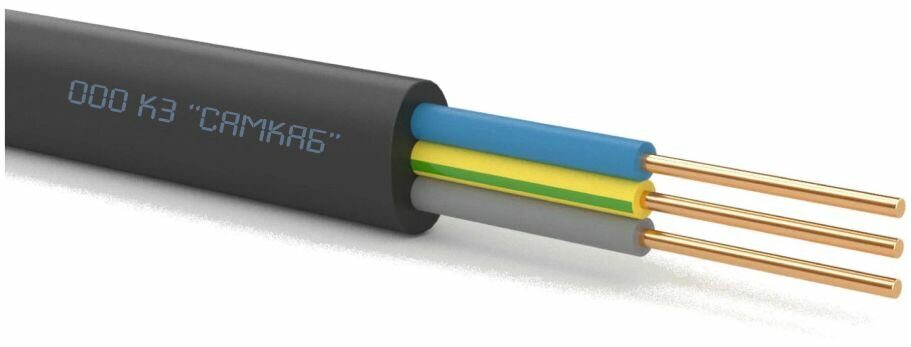

Кабель ВВГ-Пнг(А)-LS 3х2,5 (ож) -0,66 ГОСТ

Температура эксплуатации:от -50 до +50Температура монтажа:до -15 ССфера применения:для стационарной прокладкиОписание:кабель силовой для стационарной прокладки, не распространяющий горение, с нормированным дымовыделениемСечение жилы, мм2:2.5Расцветка провода:гол.,бел., ж/зГарантийный срок (мес):60Материал изоляции:ПВХ пластикат пониженной пожароопасности с низким дымо-газовыделениемМатериал оболочки:ПВХ пластикат пониженной пожароопасности с низким дымо-газовыделениемКонструкция жилы:однопроволочнаяФорма жилы:круглаяНаличие защитного покрова:нетНаличие экрана:нетМинимальный радиус изгиба:7,5 наружных диаметровДиаметр изделия, мм (макс.):11,7 х 5,5Длительно-допустимый ток, А:27.0

ВВГ-Пнг-LS 3х2,5 - сокращенная маркировка плоского силового кабеля с тремя медными жилами сечением два с половиной миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГ-Пнг(А)-LS 3*2.5 .
Кабель силовой плоский ВВГ-Пнг(А)-LS 3х2,5 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Кабель ВВГ-Пнг-LS 3х2.5 является аналогом (заменой) следующих импортных кабелей: NYY-J 3*2,5, NYY-O 3х2.5, CYKY 3х2,5, NYM 3*2.5.
Технические характеристики кабеля ВВГ-Пнг(А)-LS 3х2,5

Климатическое исполнение - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию.
Монтаж кабеля ВВГ-Пнг(А)-LS 3х2.5 производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке - 91.8 миллиметров.
Кабель ВВГ-Пнг(А)-LS 3х2,5 не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении) кабеля ВВГ-Пнг(А)-LS 3*2.5 не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГ-Пнг(А)-LS 3х2,5 по условию невозгорания при коротком замыкании - 400°С.
Код ОКП - 35 3371.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Расчетная масса кабеля ВВГ-Пнг-LS 3х2.5 - 0.18 килограмм в метре.
Наружный диаметр - 10.2 миллиметров.
Срок службы кабеля ВВГ-Пнг(А)-LS 3*2,5 - не менее 30 лет с даты изготовления.
Растягивающее усилие при монтаже не должно превышать 375 Ньютонов.
Токовые нагрузки кабеля ВВГ-Пнг-LS 3х2.5

Допустимый ток при прокладке ВВГ-Пнг-LS 3х2,5 на воздухе: 27 Ампер.
Допустимый ток при прокладке в земле: 36 Ампер.
Допустимый ток односекундного короткого замыкания: 270 Ампер.
Активное сопротивление жилы: 7.55 Ом на километр.
Расшифровка маркировки ВВГ-Пнг(А)-LS 3х2.5

В - Изоляция из негорючего ПВХ пластиката с пониженным дымовыделением.
В - Оболочка из негорючего ПВХ пластиката с пониженным дымовыделением.
Г - Не имеет брони.
П - Плоская конструкция.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS - Кабель имеет пониженное дымовыделение при горении (тлении).
3 - Количество токопроводящих жил.
2.5 - Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
(ок) - Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение 660 Вольт.
(1) - Кабель рассчитан на напряжение 1000 Вольт.
(N) - В кабеле имеется нулевая (синяя) жила.
(PE) - В кабеле имеется желто-зеленая жила заземления.
Конструкция кабеля ВВГ-Пнг(А)-LS 3х2,5

1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, изолированные жилы расположены паралельно.
3. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.
Применение кабеля ВВГ-Пнг(А)-LS 3*2,5

Кабель силовой медный плоский ВВГ-Пнг-LS 3х2.5 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 36 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГ-Пнг-LS 3х2,5 используют для общепромышленного применения в том числе на атомных станциях.
ВВГ-Пнг(А)-LS 3*2.5 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГ-Пнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.
ВВГ-Пнг(А)-LS-ХЛ применяют в условиях крайнего севера при низких температурах эксплуатации и монтажа.

Расшифровка кабеля ВВГнг-LS-П 3х2,5(ож)-0,66:
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
нг-LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
П - Плоский, жилы расположены в одной плоскости параллельно друг другу

Элементы конструкции кабеля ВВГнг-LS-П 3х2,5(ож)-0,66:
1. Медные круглые однопроволочные токопроводящие жилы:
• однопроволочная (класс 1) сечением 1,5-16 кв.мм-”ож”;
2. Изоляция из композиции пониженной пожароопасности,
• цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая;
3. Оболочка из композиции пониженной пожароопасности.

Область применения кабеля ВВГнг-LS-П 3х2,5(ож)-0,66:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:
* в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
* для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
* для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
* для прокладки в пожароопасных помещениях;
* для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
* кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Индекс «LS» означает низкое дымо- и газовыделение. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Расшифровка кабеля ВВГнг(A)-LS-П 3х2,5(ож)-0,66:
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
нг-LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
П - Плоский, жилы расположены в одной плоскости параллельно друг другу
3 - количество жил
2,5 - сечение жил
ож - цельнотянутая жила
0,66 - номинальное напряжение, кВ
Элементы конструкции кабеля ВВГнг(A)-LS-П 3х2,5(ож)-0,66:
1. Медные круглые однопроволочные токопроводящие жилы:
• однопроволочная (класс 1) сечением 1,5-16 кв.мм-”ож”;
2. Изоляция из композиции пониженной пожароопасности,
• цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая;
3. Оболочка из композиции пониженной пожароопасности.

Область применения кабеля ВВГнг(A)-LS-П 3х2,5(ож)-0,66:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:
* в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
* для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
* для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
* для прокладки в пожароопасных помещениях;
* для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
* кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Индекс «LS» означает низкое дымо- и газовыделение. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Кабель силовой медный в оболочке из ПВХ пластиката пониженной горючести с пониженным дымовыделением

КОНСТРУКЦИЯ ВВГ-Пнг(А)-LS 3х2,5 0,66кВ

Медная токопроводящая жила;
Изоляция из ПВХ композиции пониженной пожароопасности;
Обмотка из нетканого полотна для многожильных кабелей с секторными жилами;
Оболочка из ПВХ композиции пониженной пожароопасности.

ОБЛАСТЬ ПРИМЕНЕНИЯ ВВГ-Пнг(А)-LS 3х2,5 0,66кВ

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 0,66 /1,0 кВ. Эксплуатируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300м над уровнем моря.

Прокладка:

в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
на специальных кабельных эстакадах, по мостам и в блоках;
в пожароопасных помещениях;
во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Предназначены для вертикальных, наклонных и горизонтальных трасс.
Небронированные кабели могут использоваться в местах подверженных вибрации.
Не распространяют горение при прокладке в пучках.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования системах АЭС.
Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВВГ-Пнг(А)-LS 3х2,5 0,66кВ
Влажность воздуха при 35° C [%] 98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3 / 3,5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 0,72/ 1,2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0,66 / 1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7,5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] 50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании [°С] 160
