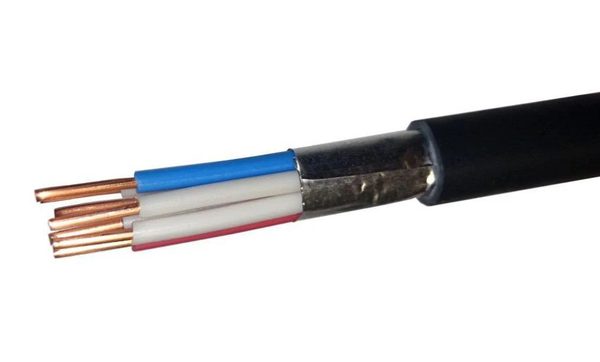

Кабель КВВГЭ 4х1,0

(0 голосов)
Артикул: нет
Вид климатического исполнения: УХЛ , 1-5 категории размещения по ГОСТ 15150-69. Минимальная температура эксплуатации кабеля контрольного КВВГЭ 4*1: -50°С. Максимальная температура эксплуатации: +50°С. Влажность воздуха при эксплуатации кабеля КВВГЭ 4х1 не должна превышать 98%. Монтаж экранированного контрольного кабеля КВВГЭ 4х1 производится при температуре не ниже -15°С. Минимальный радиус изгиба КВВГЭ 4*1: 48 миллиметров. Масса кабеля КВВГЭ 4х1: 0,176 килограмм в метре. Толщина изоляции жил: 0,6 миллиметров. Объём горючей массы кабеля контрольного КВВГЭ 4х1: 73 литров на километр. Сопротивление изоляции жил: 10 Момхкм. Теплота сгорания горючей массы кабеля КВВГЭ 4*1: 2143 МДж/км. Наружный диаметр кабеля контрольного КВВГЭ 4х1: 9,7 миллиметров. Срок службы КВВГЭ 4х1 не менее 25 лет с даты изготовления. Активное сопротивление жилы кабеля КВВГЭ 4*1: 18,9 Ом на километр.
Производитель:Сарансккабель
90.60 р.
Единица измерениям

Конструкция кабеля КВВГЭ 4х1,0

1. Четыре однопроволочные круглые медные жилы номинальным сечением 1,0 мм2,
соответствующие 1 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,6 мм.

3. Разделительный слой из полиэтилена или ПВХ пластиката толщиной не менее 0,5 мм
или в виде ленты из полиамидной или полиэтилентерефталатной плёнки, из кабельной
или телефонной бумаги.

4. Металлический экран:
   — из медной фольги или медной ленты номинальной толщиной 0,06 мм;
   — или из алюминиевой фольги номинальной толщиной 0,10...0,15 мм с проложенной вдоль
экрана медной проволокой диаметром 0,4...0,6 мм.

5. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 1,2 мм.

Расшифровка кабеля КВВГЭ 4х1,0

КВВГЭ 4х1,0

медная жила
контрольный кабель
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
экран
4 жилы
номинальное сечение жилы 1,0 мм2

Технические характеристики кабеля КВВГЭ 4х1,0

Номинальное переменное напряжение 0,66 кВ частотой до 100 Гц
Номинальное постоянное напряжение 1 кВ
Испытательное переменное напряжение 2,5 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Сопротивление изоляции при 20 °С не менее 10 МОм·км
Строительная длина не менее 150 м
Маломеры в партии не более 10% кусками от 51 м, не более 5% — 20...50 м
Минимальный радиус изгиба 6 наружных диаметров
Диапазон рабочих температур −50...+50 °C
Срок службы не менее 15 лет с даты изготовления
  не менее 25 лет при прокладке в помещениях
